Современное архитектурное, интерьерное и коммерческое освещение невозможно представить без использования светодиодных лент. Гибкие LED-полосы позволяют создавать непрерывные световые линии, зонировать пространство, подсвечивать рабочие поверхности на кухне, витрины магазинов и сложные элементы потолочных конструкций. Однако долговечность и стабильность работы светодиодов напрямую зависят от условий их эксплуатации. В профессиональном светотехническом дизайне лента никогда не монтируется непосредственно на открытые горючие или теплоизолирующие основания (дерево, гипсокартон, пластик, ЛДСП). Надежной основой для любой светодиодной подсветки служат алюминиевые профили для светодиодной ленты.

Металлический короб решает комплекс ключевых задач: отводит избыточное тепло от полупроводниковых кристаллов, защищает электронные компоненты от механических повреждений, пыли и влаги, а также формирует мягкий, комфортный для глаз рассеянный световой поток. В этом руководстве мы детально разберем конструктивные разновидности алюминиевых LED-профилей, методику расчета площади теплоотвода, особенности рассеивающих экранов и профессиональные правила монтажа.

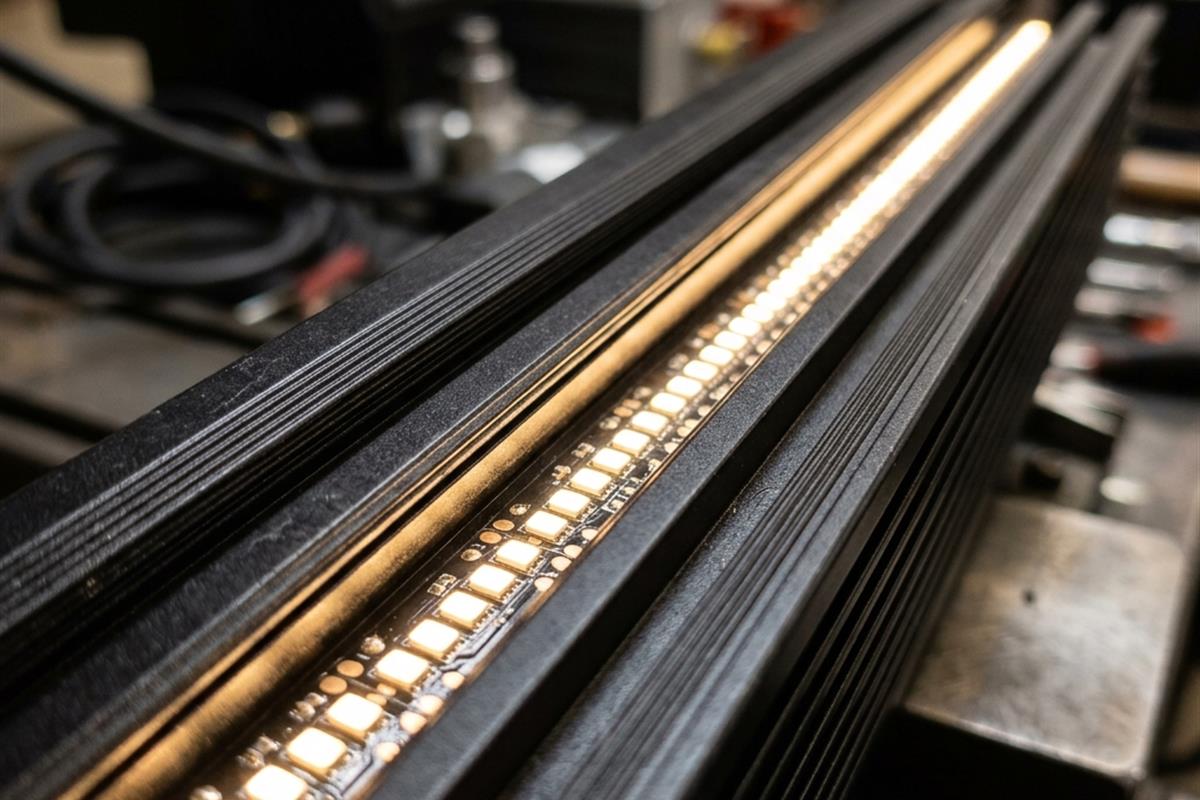

Зачем светодиодной ленте алюминиевый короб: физика теплоотвода и защита кристаллов

image 2

Существует распространенное заблуждение, что светодиоды являются «холодными» источниками света. Действительно, светодиод не излучает инфракрасного тепла в сторону светового луча, однако в процессе преобразования электрической энергии в свет на p-n переходе кристалла выделяется значительное количество тепловой энергии (до 70–80% потребляемой мощности превращается в тепло). Если это тепло своевременно не отводить, температура кристалла быстро превышает критический порог в 70–85 °C.

При систематическом перегреве в полупроводниковых чипах начинаются необратимые деградационные процессы:

  • Падение светового потока (деградация люминофора): диоды тускнеют, теряя до 30–50% первоначальной яркости уже за первые 6–12 месяцев эксплуатации;
  • Смещение цветовой температуры: белый нейтральный или теплый свет приобретает неприятный синеватый или грязно-зеленый оттенок;
  • Разрушение паяных соединений: циклическое тепловое расширение приводит к отслоению дорожек гибкой печатной платы и выходу из строя целых сегментов ленты;
  • Критическое сокращение срока службы: расчетный ресурс в 30 000–50 000 часов снижается до 3 000–5 000 часов.

Алюминий обладает превосходной теплопроводностью (более 200–220 Вт/(м·К)), во много раз превосходящей пластик, дерево или гипсокартон. Качественный профиль для led ленты работает как эффективный пассивный радиатор: он моментально принимает тепло через самоклеящуюся теплопроводную подложку ленты и рассеивает его в окружающее пространство через свои внешние стенки и ребра. Чтобы гарантировать стабильную геометрию и максимальную теплопередачу, специализированный завод алюминиевого профиля АК-ПРОФ производит экструдированные профили из первичных сплавов АД31Т1, 6060 и 6063 по ГОСТ 22233-2018.

⚠️ Важное примечание: Качественный алюминиевый профиль с достаточной толщиной стенки снижает рабочую температуру светодиодного чипа под нагрузкой на 25–35 °C, гарантируя сохранение номинальной яркости подсветки на протяжении 5–7 лет непрерывной работы.
В каталог профилей
Получить консультацию

ОБСУДИТЬ ПРОЕКТ

Опишите задачу и параметры алюминиевого профиля — мы рассчитаем стоимость и предложим оптимальное решение под ваш проект

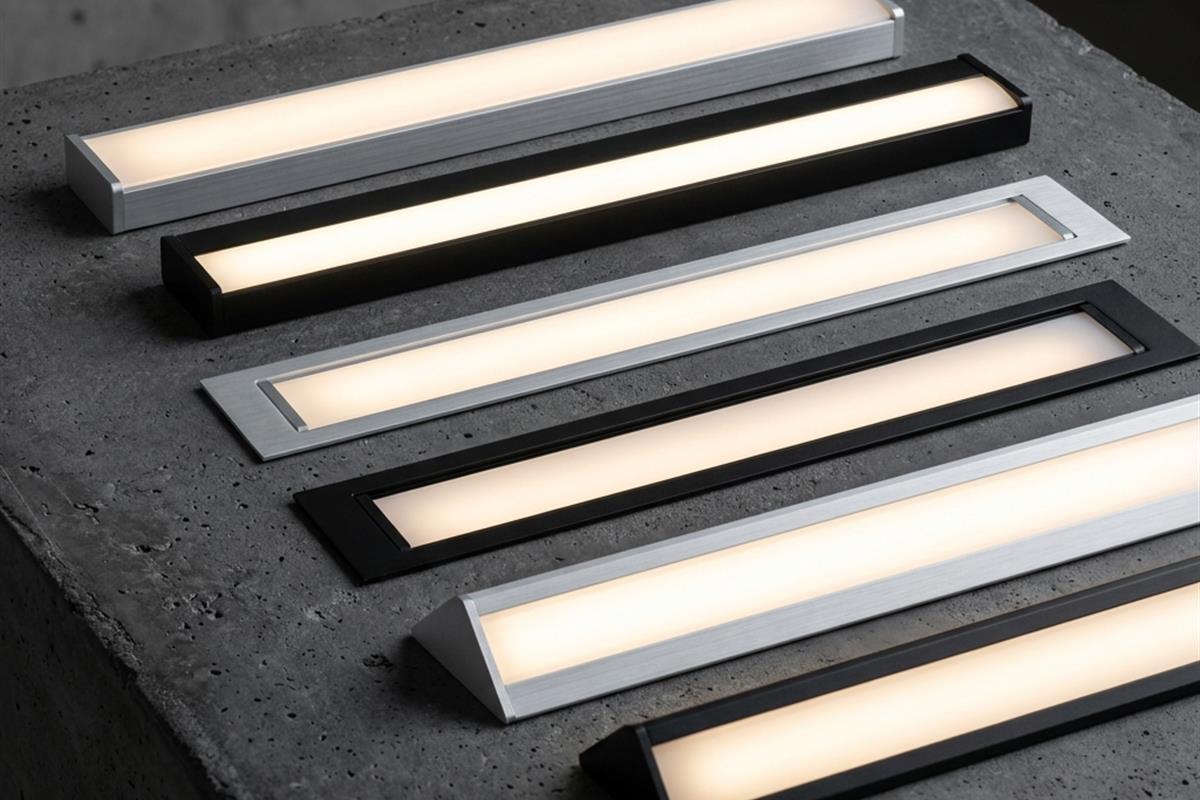

    Классификация светодиодных профилей по типу монтажа и геометрии

    image 1

    В зависимости от архитектурных задач, места установки и требуемого светового эффекта светодиодный профиль алюминиевый выпускается в нескольких типовых конфигурациях сечения:

    1. Накладной профиль (П-образный): универсальная и самая простая в установке модель. Монтируется на ровную поверхность стен, потолков, под навесные шкафы кухонных гарнитуров при помощи пластиковых или металлических клипс-защелок, саморезов либо монтажного клея. Имеет аккуратный внешний вид и отлично подходит для создания прямого направленного света.
    2. Врезной / Встраиваемый профиль: оснащен специальными боковыми выступами (фланцами / крыльями), которые маскируют неровности краев паза или штробы. Монтируется заподлицо с поверхностью гипсокартона, мебельных щитов из ЛДСП, плитки или стеновых панелей, создавая эффект интегрированной в плоскость световой полосы.
    3. Угловой профиль (45 градусов): имеет Г-образное или треугольное сечение, внутри которого посадочная площадка под ленту расположена под углом 45°. Идеален для установки на стыках стен и потолка, в углах торговых витрин и под верхними модулями кухни, направляя световой поток непосредственно в рабочую зону без ослепления глаз.
    4. Подвесной профиль: объемные усиленные короба с внутренними каналами для прокладки питающих кабелей и скрытой установки блоков питания. Подвешиваются к потолку на регулируемых стальных тросиках, формируя самостоятельные линейные дизайнерские светильники для офисов, торговых залов и лофт-пространств.
    5. Профиль теневого шва и парящих потолков: специальный архитектурный профиль, монтируемый по периметру гипсокартонных или натяжных потолков с зазором 10–20 мм от стены. Создает трендовый визуальный эффект «парящего в воздухе потолка» с мягкой контурной подсветкой.
    6. Круглый (трубчатый) профиль: используется в мебельном производстве в качестве светодиодных штанг для гардеробных шкафов или поворотных светильников с регулируемым углом светового пучка.

    Для проектов со сложными дизайнерскими требованиями стандартных каталожных позиций может быть недостаточно. В таких случаях выгодно заказать изготовление алюминиевого профиля на заказ по индивидуальным чертежам, что позволяет заложить уникальную ширину посадочного места, ребра жесткости или посадочные замки под нестандартные светорассеиватели.

    Сравнительная таблица разновидностей алюминиевого LED-профиля

    Для правильного выбора монтажного профиля проектировщикам и монтажникам важно сопоставлять габариты короба, допустимую тепловую нагрузку и способ фиксации:

    Тип профиля Ширина площадки под ленту, мм Рекомендуемая мощность ленты, Вт/м Способ монтажа Основная область применения
    Накладной стандартный 8 – 15 до 14,4 Клипсы, саморезы, скотч 3M Подсветка кухонной столешницы, полок, ниш, шкафов
    Накладной широкий (глубокий) 15 – 35 до 28,8 (в 2-3 ряда) Монтажная планка, саморезы Основное линейное освещение помещений, торговый свет
    Врезной с фланцами 10 – 20 до 19,2 В паз на клей или пружинные лапки Мебель, гипсокартонные стены, реечные потолки
    Угловой 45° 8 – 12 до 14,4 Угловые клипсы, саморезы Кухонные фартуки, подсветка ступеней лестниц, витрины
    Подвесной линейный 20 – 50 до 36,0 (с драйвером внутри) Тросовые подвесы с цангами Офисы, опенспейсы, ритейл, рестораны, автосалоны
    Встраиваемый в плитку / пол 10 – 15 до 9,6 (герметичный) Плиточный клей, гидроизоляция Ванные комнаты, душевые зоны, напольная подсветка коридоров

    Методика расчета теплоотвода: как подобрать сечение профиля под мощность ленты

    Главный инженерный критерий подбора корпуса — обеспечение достаточной площади рассеивания тепла на каждый ватт потребляемой мощности светодиодной ленты. При проектировании светодиодных линий рекомендуется придерживаться следующего практического норматива:

    Для надежного охлаждения светодиодов требуется не менее 35–50 см² внешней площади поверхности алюминия на 1 Вт электрической мощности ленты (для лент повышенной мощности и герметичных коробов — до 60 см²/Вт).

    Рассмотрим пример расчета накладного профиля для яркой интерьерной ленты SMD 2835 мощностью 14,4 Вт/м:

    1. Определяем требуемую минимальную площадь теплоотвода на 1 метр длины: 14,4 Вт × 40 см²/Вт = 576 см².
    2. Профиль П-образного сечения шириной 16 мм и высотой 12 мм имеет периметр сечения внешних стенок: 12 + 16 + 12 = 40 мм (4 см).
    3. Площадь наружной поверхности одного погонного метра (100 см) такого короба составляет: 4 см × 100 см = 400 см².
    4. Делаем вывод: стандартного микропрофиля 16×12 мм недостаточно для продолжительной работы ленты 14,4 Вт/м на 100% мощности. Необходимо выбрать более глубокий профиль (например, 20×20 мм с площадью 600 см²/м) либо модель с дополнительным оребрением внешних стенок.

    Также ключевое значение имеет толщина стенки профиля. Тонкостенные дешевые короба толщиной 0,6–0,8 мм плохо передают тепло в боковые стенки («тепловая пробка» образуется прямо под платой). Надежный промышленный профиль под светодиодную ленту от завода АК-ПРОФ имеет толщину стенки не менее 1,1–1,5 мм, что гарантирует равномерное распределение тепла по всему объему изделия.

    ⚠️ Совет инженера: Если планируется монтаж сверхъярких лент (свыше 20 Вт/м) или многорядных модулей, используйте специализированный радиаторный алюминиевый профиль с развитыми продольными ребрами охлаждения.

    Светорассеиватели (экраны): типы материалов, оптика и светопропускание

    Светодиодная лента без рассеивателя представляет собой цепочку слепящих точечных источников света. Для создания непрерывной, однородной световой линии («светового неона») профиль комплектуется защитным экраном-рассеивателем (диффузором), который фиксируется в пазах короба на защелках или задвигается с торца.

    По оптическим свойствам экраны подразделяются на три основных типа:

    • Матовый (опаловый, молочный): поглощает от 25% до 40% светового потока, но обеспечивает максимально равномерное рассеивание. Точки отдельных диодов полностью сливаются в единую световую полосу (эффект dotless-освещения). Рекомендуется для всех открытых зон, где светильник находится в прямом поле зрения.
    • Полуматовый (сатинированный): пропускает около 70–80% света. Мягко сглаживает резкие тени, скрывает внутренности короба, обеспечивая оптимальный компромисс между светоотдачей и визуальным комфортом.
    • Прозрачный: обеспечивает максимальное светопропускание (до 92–95%), защищая плату от пыли и механических повреждений, но не скрывает точечную структуру диодов. Применяется в скрытых нишах, за карнизами и в подсветке витрин, где сам профиль спрятан от глаз наблюдателя.

    По материалу изготовления профессиональные экраны производятся из светостабилизированного поликарбоната (PC) или оптического полиметилметакрилата (PMMA / акрил). В отличие от дешевого полистирола (PS), поликарбонатные диффузоры не желтеют под действием ультрафиолетового излучения диодов, выдерживают нагрев до 120 °C, не трескаются при монтаже и обладают высокой ударопрочностью (класс IK08).

    Защитные покрытия алюминиевого короба: анодирование и порошковая покраска

    Алюминиевый профиль без покрытия со временем окисляется на воздухе, покрываясь неоднородным серым налетом и пятнами. В интерьерных и фасадных проектах применяются два основных вида защитно-декоративной обработки:

    art26052601

    1. Анодирование (анодное оксидирование): в процессе электрохимической обработки на поверхности металла формируется сверхпрочный слой оксида алюминия толщиной 15–25 мкм, являющийся частью кристаллической решетки самого металла. Подробно о том, как устроена технология анодирования алюминия, мы рассказывали в отдельном обзоре. Анодированный серебристый, черный или бронзовый анодированный алюминиевый профиль обладает приятной матовой шелковистой текстурой, не царапается и не проводит электрический ток по внешней поверхности, что повышает электробезопасность светильника.

    art20052601
    2. Порошковая полимерная покраска: нанесение порошковой краски с последующей высокотемпературной полимеризацией в печи при 180–200 °C. Заводская порошковая покраска алюминиевого профиля позволяет окрасить корпус в абсолютно любой оттенок по международной шкале RAL (матовый, глянцевый, муар, шагрень). Это дает возможность идеально вписать светильник в цвет потолка (RAL 9003), стен или мебели (RAL 7016, RAL 9005). Для уличной архитектурной подсветки фасадов зданий или подсветки входных групп важно выбирать изделия с повышенным классом защиты от агрессивной среды, подробнее об этом читайте в материале анодированный алюминиевый профиль для улицы.

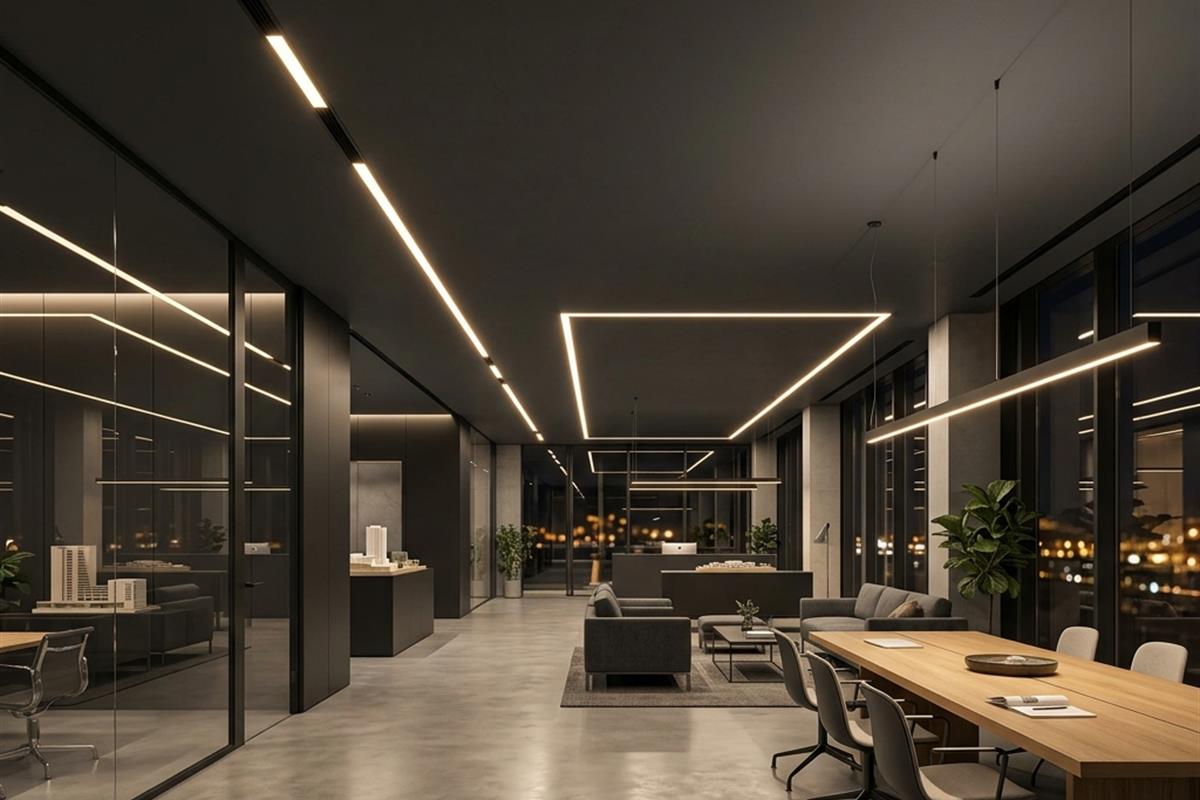

    Пошаговый регламент профессионального монтажа светодиодного профиля

    image 3

    Качественный монтаж гарантирует эстетичный вид конструкции и безупречный отвод тепла. Процесс установки включает следующие обязательные этапы:

    1. Раскрой профиля и рассеивателя: резка алюминиевого короба выполняется дисковой торцовочной пилой с мелкозубым диском по цветным металлам (трапециевидный зуб TCG). Рассеиватель рекомендуется резать вместе с профилем (вставив его в паз), чтобы исключить несовпадение длин из-за упругой деформации пластика. Для стыковки во внутренних и наружных углах выполняется запил под углом ровно 45°.
    2. Крепление профиля к основанию: накладной профиль крепится на клипсы с шагом 300–500 мм. Врезной профиль укладывается в предварительно отфрезерованный паз на монтажный полиуретановый клей или двухсторонний акриловый скотч повышенной фиксации.
    3. Подготовка поверхности площадки: перед наклейкой ленты дно профиля обязательно обезжиривается изопропиловым спиртом. Запрещено использовать жирные растворители (уайт-спирит, бензин), снижающие адгезию скотча 3M.
    4. Монтаж светодиодной ленты: защитный лайнер снимается постепенно, лента плотно прижимается к металлу подушечками пальцев (без чрезмерного давления на корпуса диодов и резисторов). В местах ввода кабеля сверлятся отверстия со снятием фаски и установкой защитных силиконовых втулок для предотвращения перетирания изоляции провода.
    5. Установка заглушек и рассеивателя: торцы короба закрываются пластиковыми заглушками (глухими и с отверстием для провода). Рассеиватель защелкивается легким нажатием по всей длине от одного края к другому.
